QRコードとスマホではじめる製造業のDX

QRコードとスマホではじめる製造業のDX

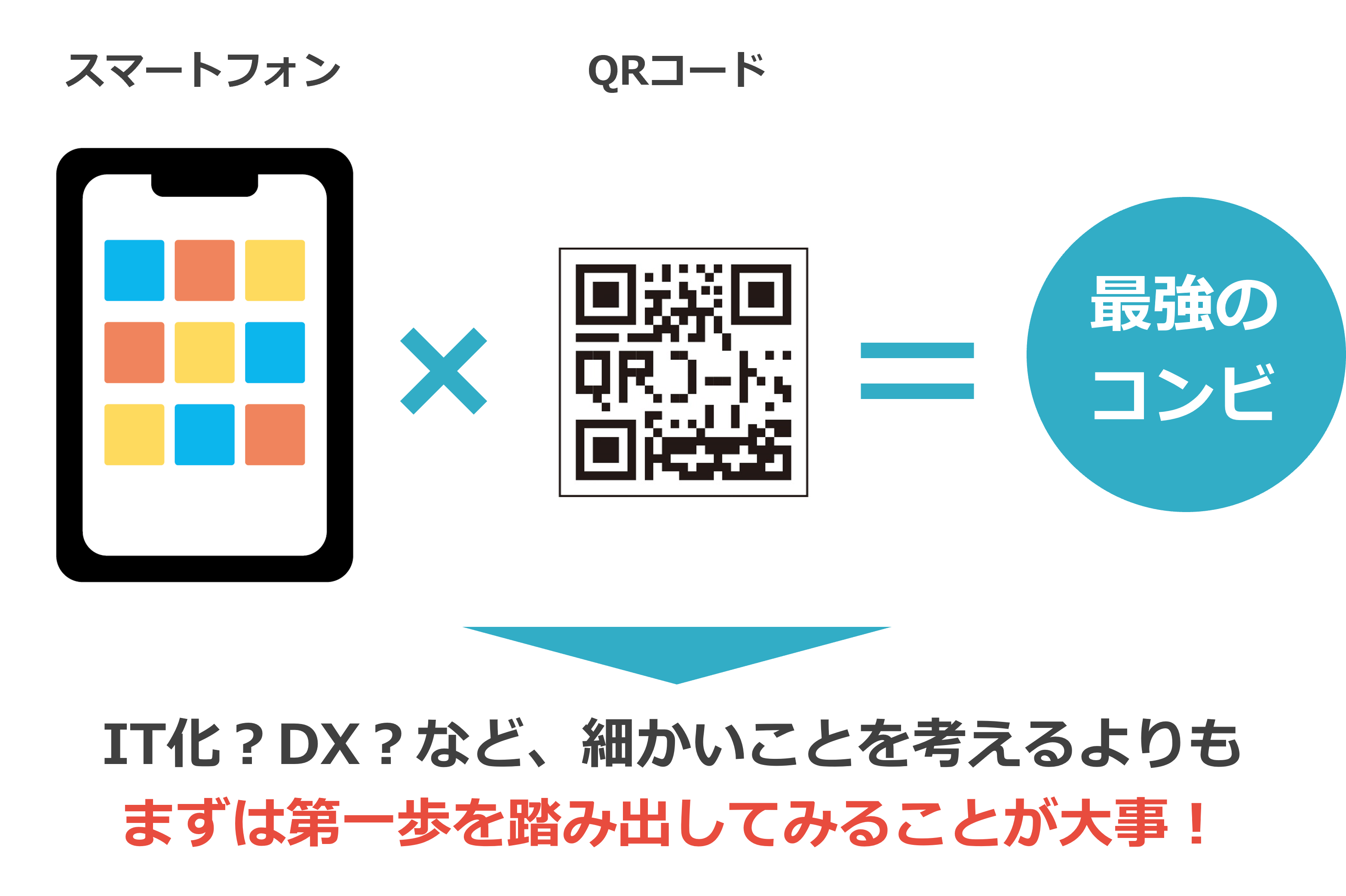

日常生活に欠かせなくなったスマートフォン、また、その普及と共に活用場面が広がり、身近なものになったQRコード。これら2つを掛け合わせると最強のコンビとなり、製造業等の現場業務のDXにも活用できます。

前提（そもそも…）

QRコードとは？



  • 1994年に株式会社デンソーウェーブが開発した2次元コード
    • 今でこそ一般消費者が活用する場面が増えているが、元々は工場の生産管理等、業務用途で生まれたもの
  • 何がすごい？
    • 格納データ量：大容量データ（最大7,089文字）格納　※従来バーコード20文字程度の約350倍
    • 読み取り速度：約0.03秒/枚　※名前の由来＝Quick Response
    • 読み取り易さ：360度読み取り、小スペースでの読み取り、汚れ・破損を最大30%データ復元
    • 特許オープン：ライセンス不要で誰でも無料で簡単に作成可能
  • 製造現場で活用するには…
    • モノにつける場合：材料・仕掛品・製品の情報　等
    • モノ以外につける場合：人・機械・工具の情報、工程・現品票・指図の情報　等

※QRコードは(株)デンソーウェーブの登録商標です
※参考サイト：(株)デンソーウェーブ「QRコードドットコム」　https://www.qrcode.com/



スマートフォンとは？



  • 生活に欠かせない身近なツールであることは言わずもがな…現場業務で使用するにも、スマートフォンの各種機能とクラウド、アプリケーションを組み合わせれば、優秀な“IoTデバイス”に
  • 何がすごい？
    • 豊富なセンシング
      • 入力：◎温度、湿度　◎加速度、角速度、方位　◎可視光、赤外線　◎音、気圧　◎重量　◎時間、位置、距離　◎画像、動画　等
      • 出力：◎音　◎光　◎振動　等
    • 直接インターネットへ接続
      • ◎Wi-Fi　◎携帯電話会社回線　等
    • 別のデバイスと接続
      • ◎Bluetooth　◎NFC　等

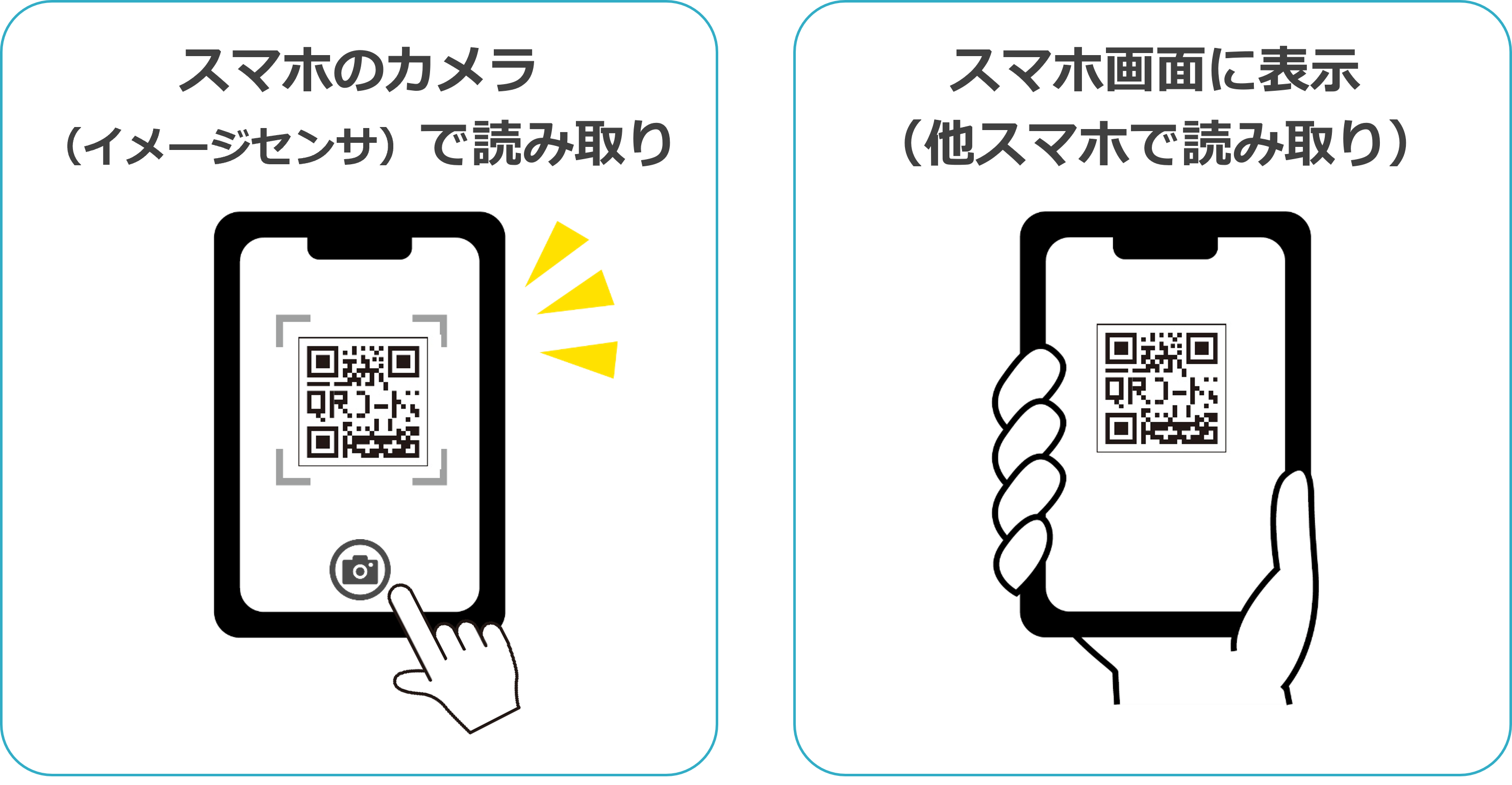

QRコードとスマートフォンが直接繋がるのは？

QRコードとスマホ接続

  • QRコードはスマートフォンの普及と共に利用用途を拡大
    • 格安スマホでもカメラは標準搭載されていることが多く、QRコード読み取りに使用可能
    • カメラ性能向上により、長距離、斜めからでも読み取れる等、活用の幅が広がる



なぜQRコードとスマートフォンが良いのか？

製造現場でのシステム導入時の課題に対して



費用 設備 オペレーション
従来 ・ソフトウェア
・ハードウェア
　└機械、センサ
　└専用デバイス		 ・レイアウト
・電気工事
　└インフラ整備		 ・機械操作、専用デバイス操作等の学習コスト
QRコード＋スマホ ・SaaS
　└初期費用を抑えやすい
・スマートフォン
　└数万円～入手可能
・QRコード
　└無料作成
　└通常プリンタで印刷可能		 ・既存環境に後付け
・スマートフォンの通信網を活用		 ・日常生活で操作に慣れている人が多く学習コストが低い



  • 従来、システム導入時のハードルになっていた課題が、QRコードとスマートフォンでクリアできることが多い



製造現場での活用シーンが多い



  • 製造現場内の様々な業務にて活用可能
    • 入庫
    • 部品投入
    • 所在管理（ロケーション管理）
    • 工程管理
    • ピッキング
    • 棚卸
    • 備品管理　等・・・



実際の活用事例

所在管理（位置管理、ロケーション管理）

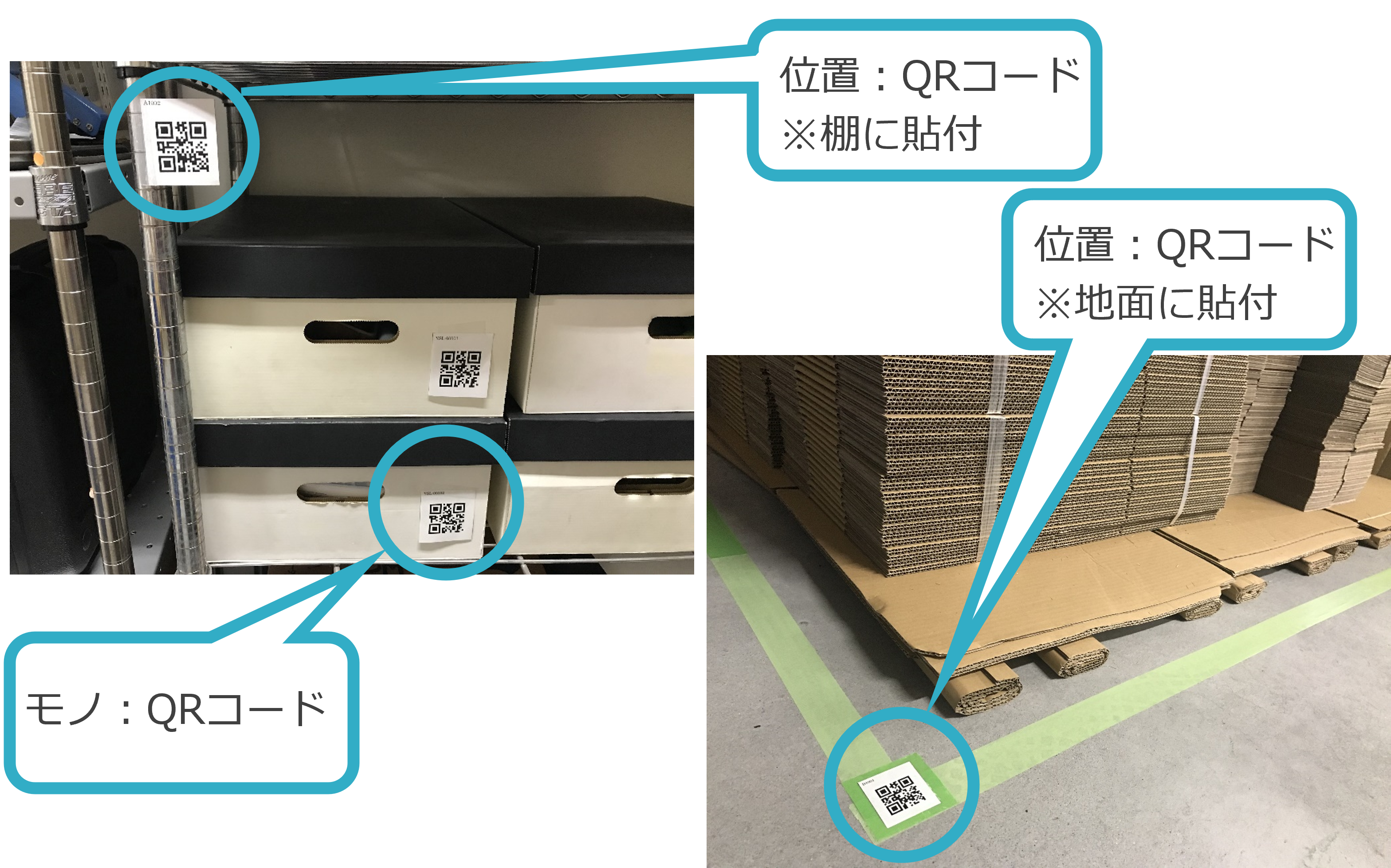

  • 屋内倉庫の棚や地面に位置用QRコードを貼り付け

屋内倉庫のQRコード

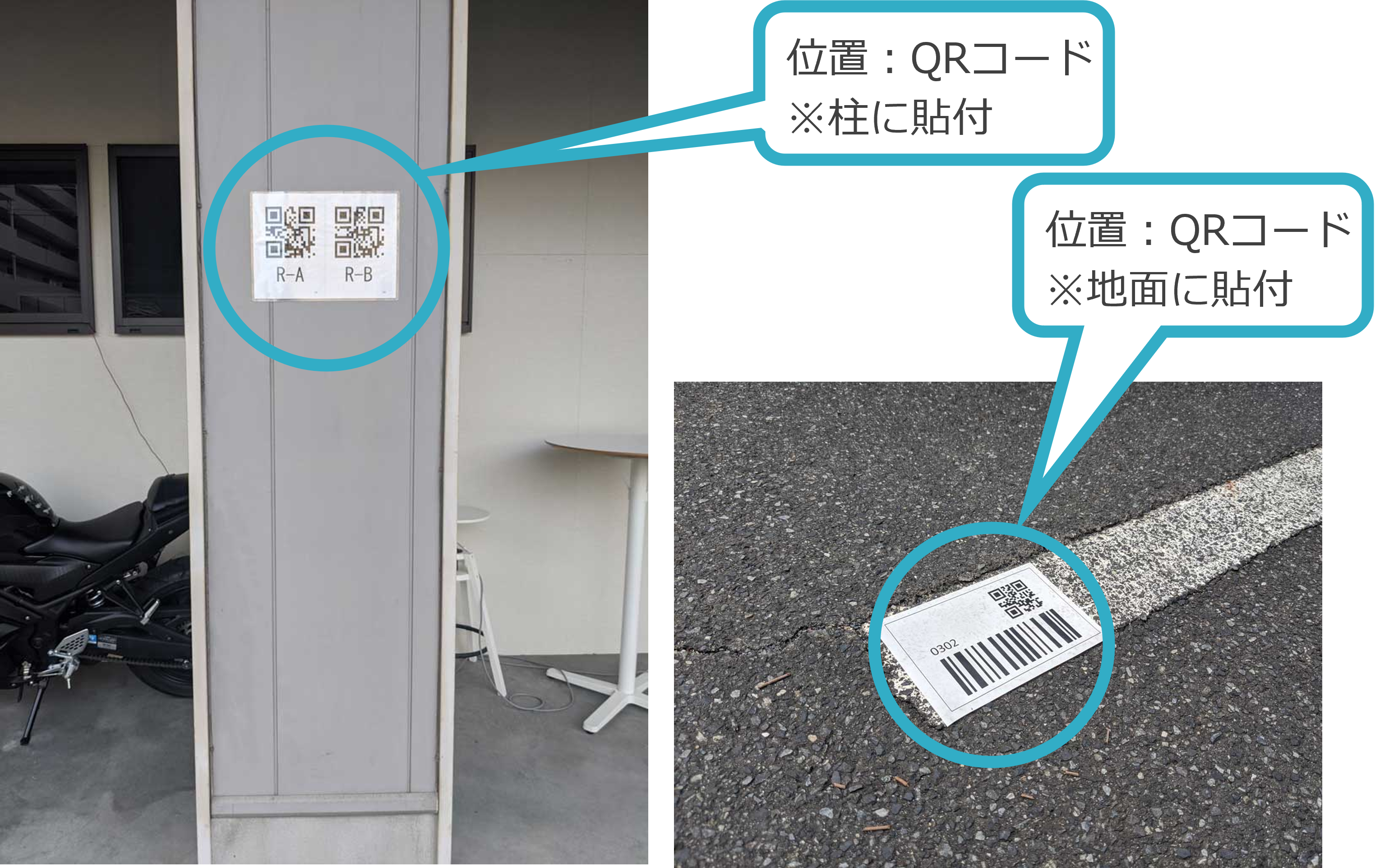

  • 屋外ヤードの柱や地面に位置用QRコードを貼り付け

屋外ヤードのQRコード

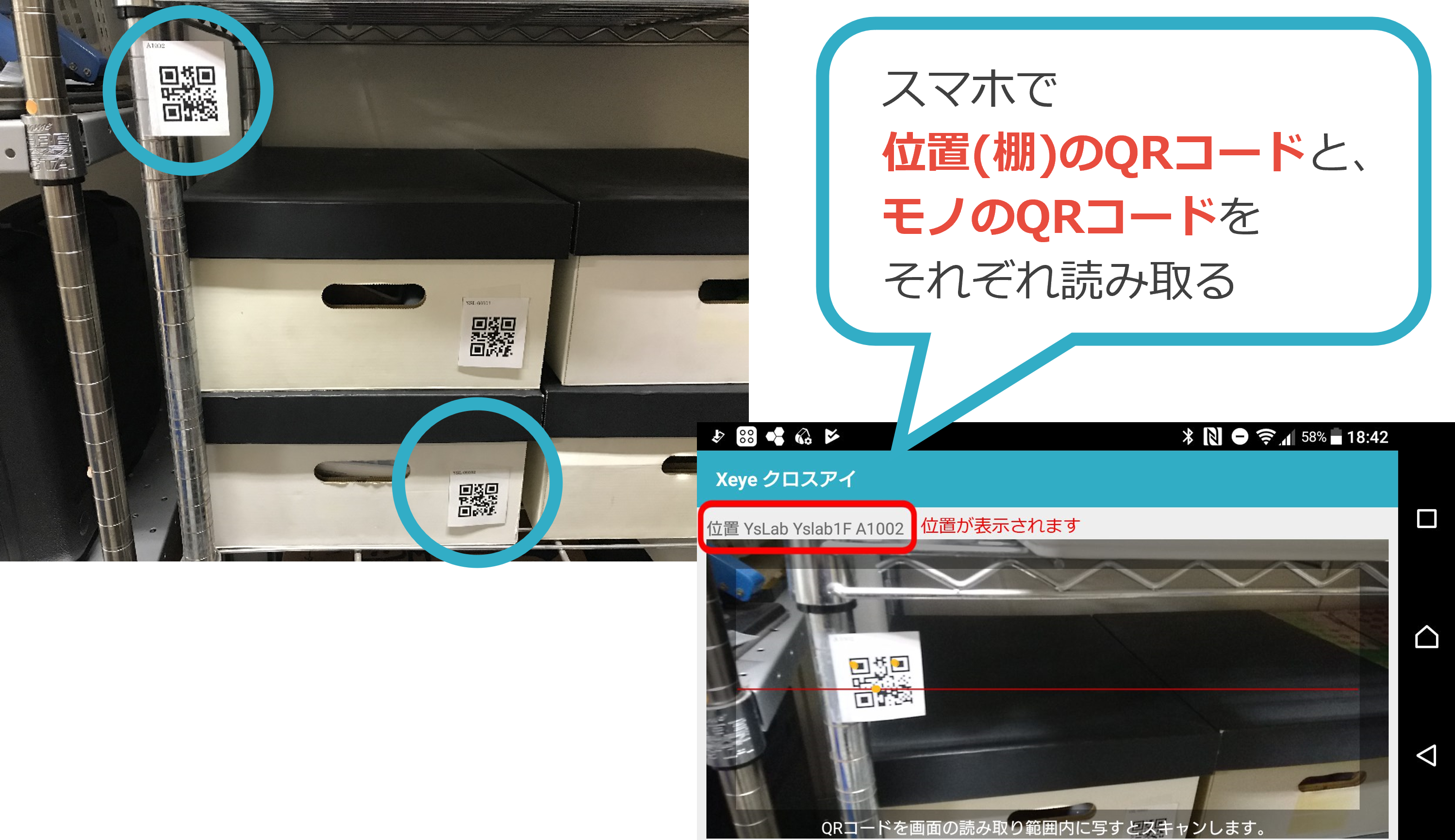

  • 位置とモノに貼り付けたQRコードをスマートフォンでそれぞれ読み取り

QRコードをスマートフォンで読み取り

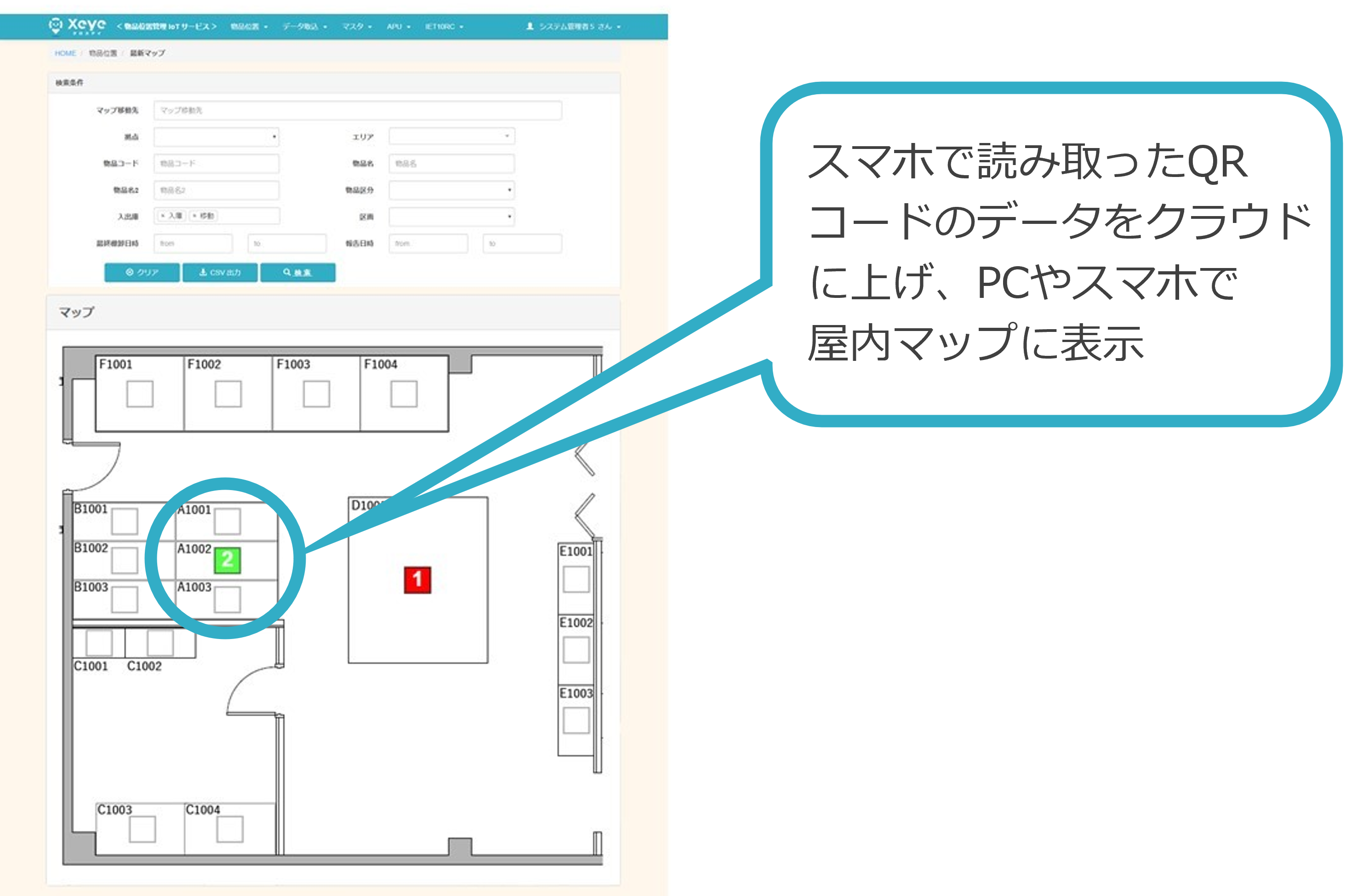

  • モノの位置をマップで可視化

屋内マップでモノの位置を可視化



>>>QRコード活用の導入事例「有限会社エムズ様」

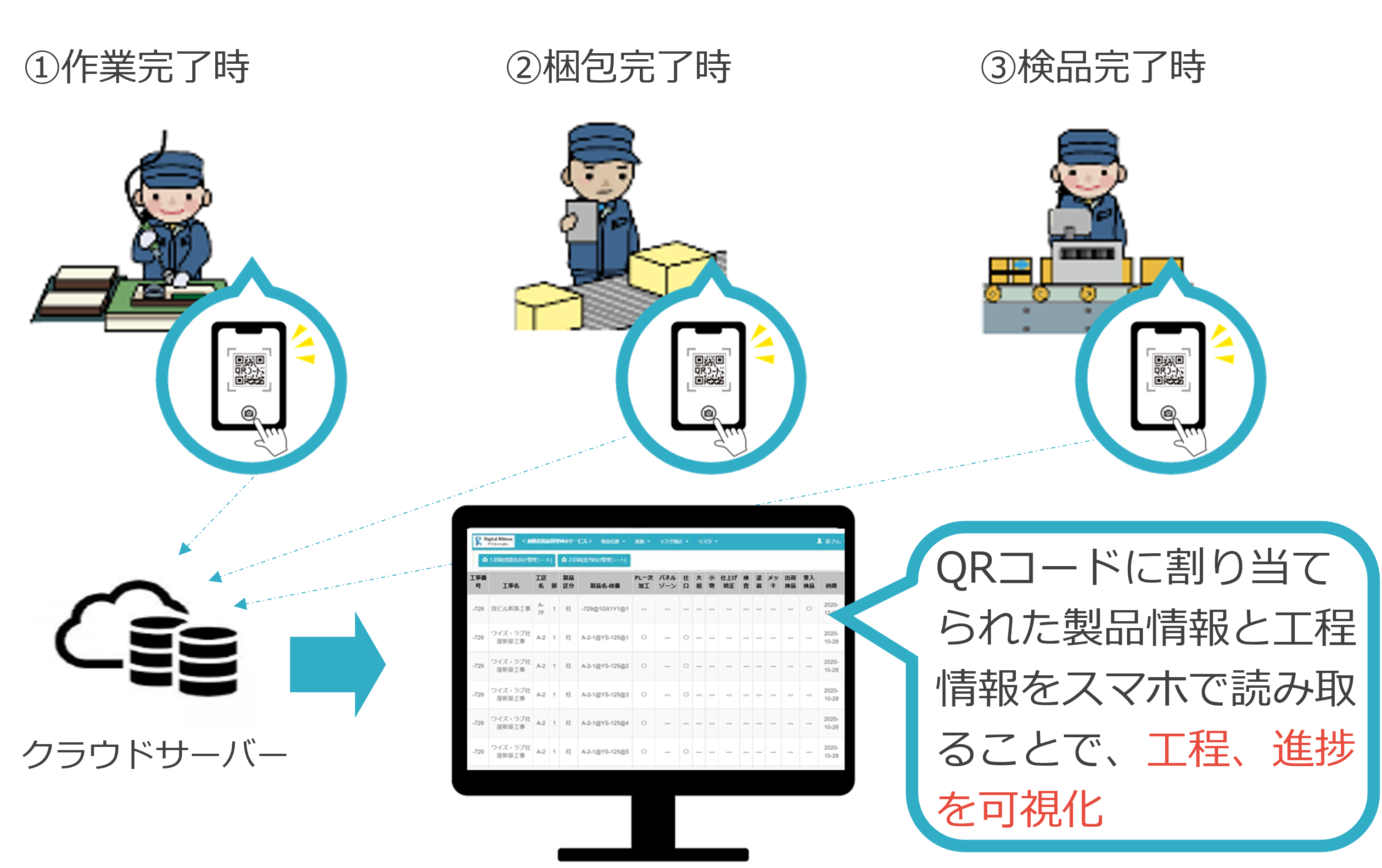

工程管理



  • 工程が完了するごとにスマートフォンでQRコードを読み取り
  • 製品情報や工程、進捗状況をリアルタイムで可視化

QRコードで工程管理



QRコード＋αの活用事例

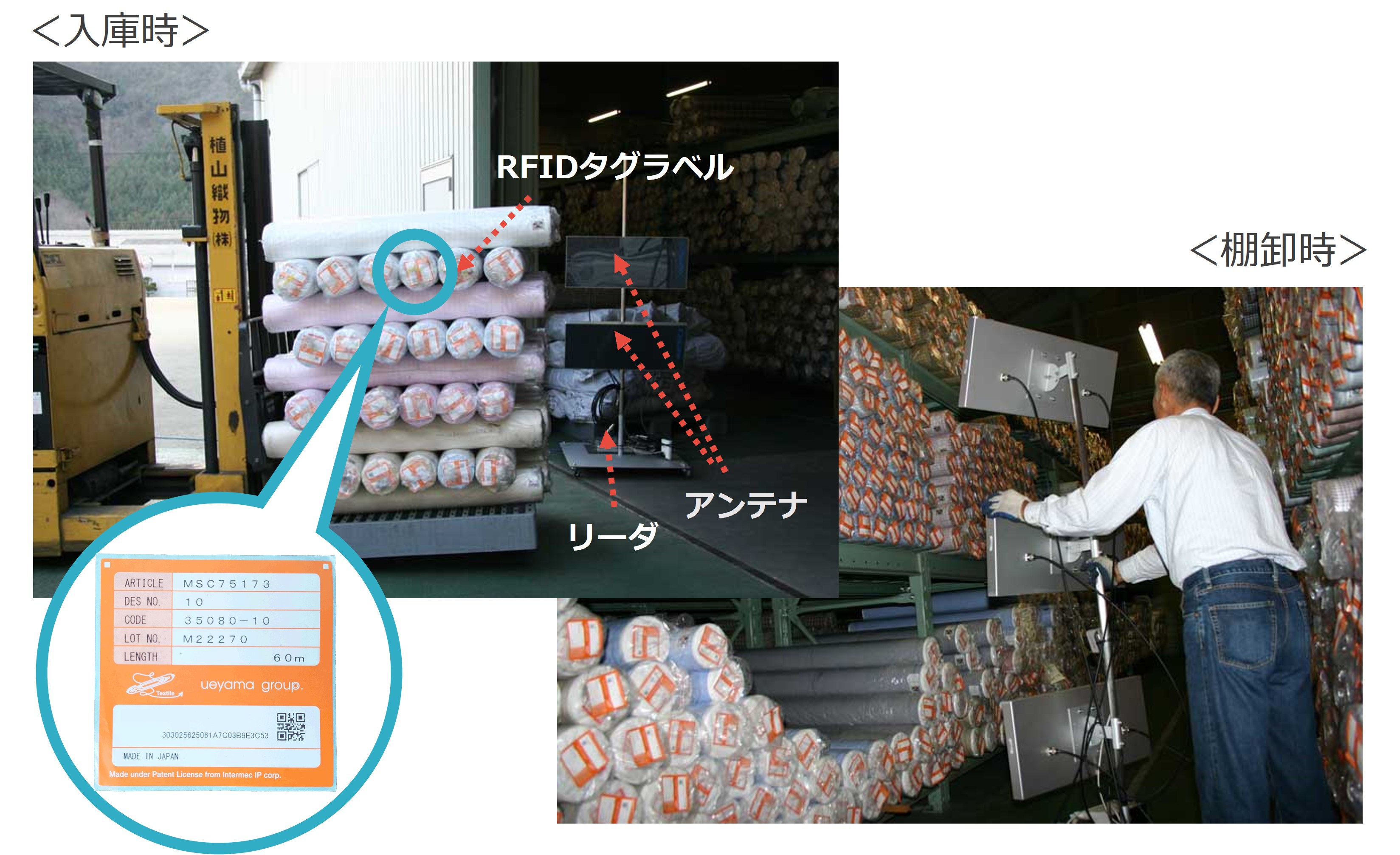

UHF帯RFIDとの併用



  • 入出庫、棚卸等の作業を効率化したい場合は、一括読み取りが可能なUHF帯RFIDを活用

UHF帯RFIDを使った反物管理



  • 少量の移動等、個別に読み取りたい時は、RFIDタグラベルに印字したQRコードを活用
  • UHF帯のRFIDタグは、他のタグも読み過ぎてしまう等、個別読み取りは難しい場合が多い
  • QRコードとUHF帯RFIDタグはそれぞれの特性を理解して、選定、併用、使い分けが必要

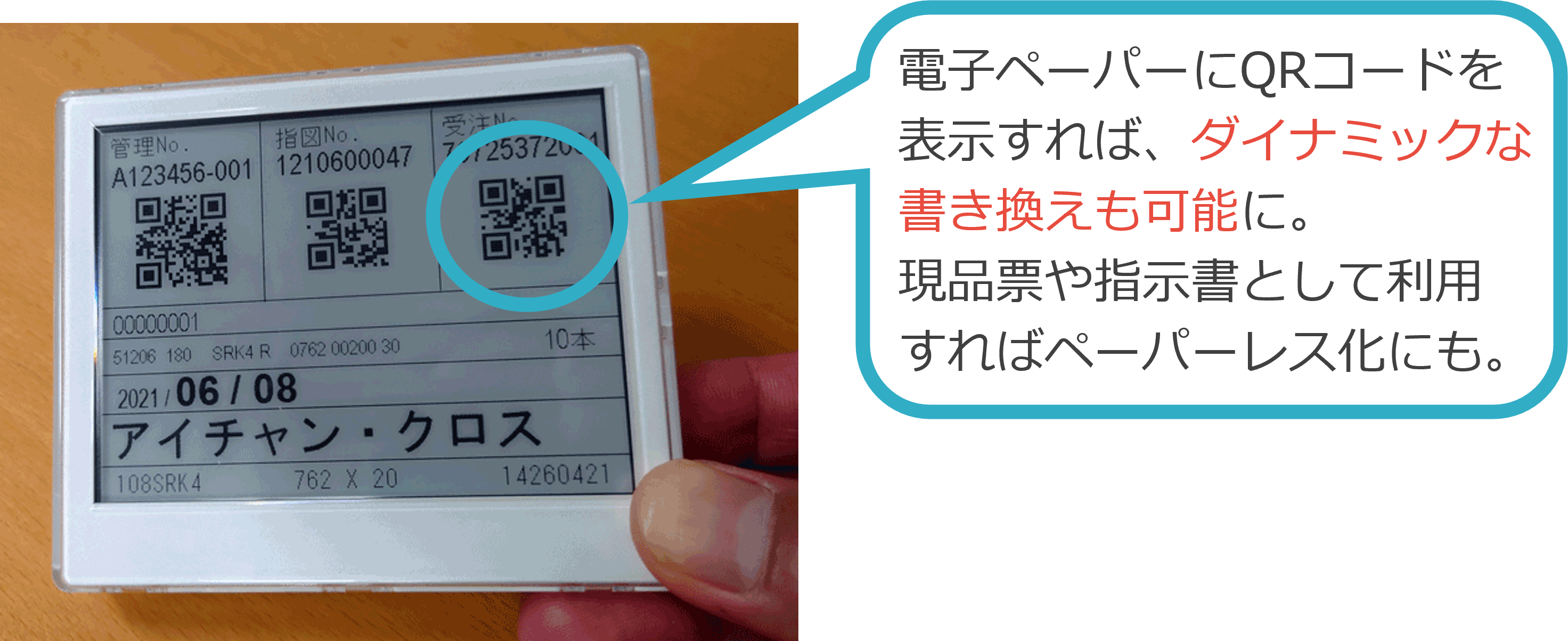

電子ペーパーとの併用



  • QRコードを電子ペーパーに表示することで、ダイナミックな書き換えや、ペーパーレスを実現

電子ペーパーとQRコード

  • 参考：電子ペーパーとは
    • 消費電力ゼロで表示を維持
    • 紙のように見やすい
    • 安価なNFCリーダライタで書換可

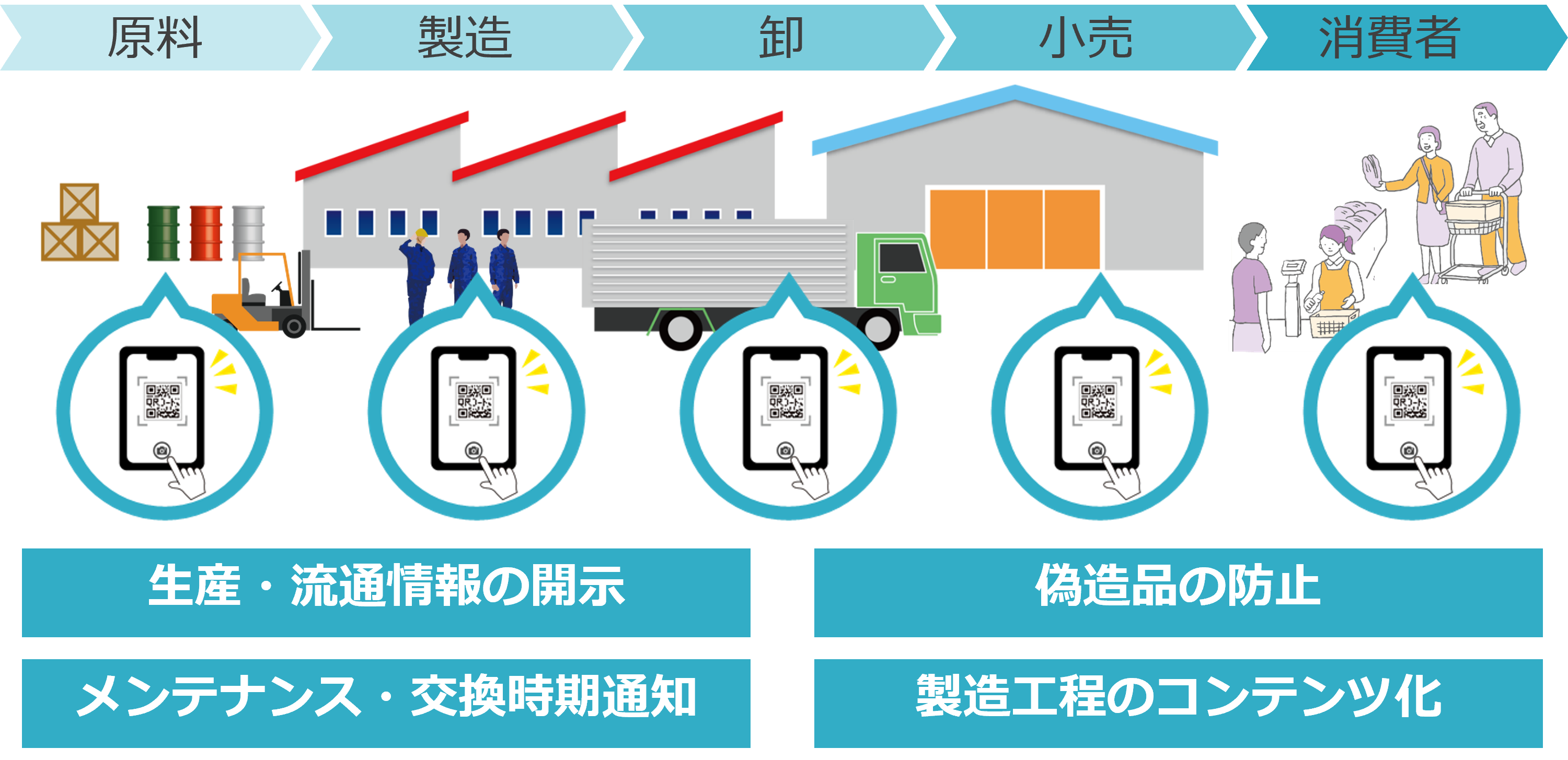

効率化からDXへ

  • QRコードとスマートフォンを活用して新たな価値の提供へ
    • 生産・流通情報の開示
    • 偽造品の防止
    • メンテナンス・交換時期の開示
    • 製造工程のコンテンツ化　等

効率化からDXへ

  • 自社内（製造現場）の効率化だけでなく、トレーサビリティで付加価値提供や、モノ売りからコト売りへの事業モデル変革の一助に！



まずは第一歩を踏み出してみませんか？

QRコードとスマホでDXの第一歩



QRコードとスマートフォンで手軽に導入可能！
